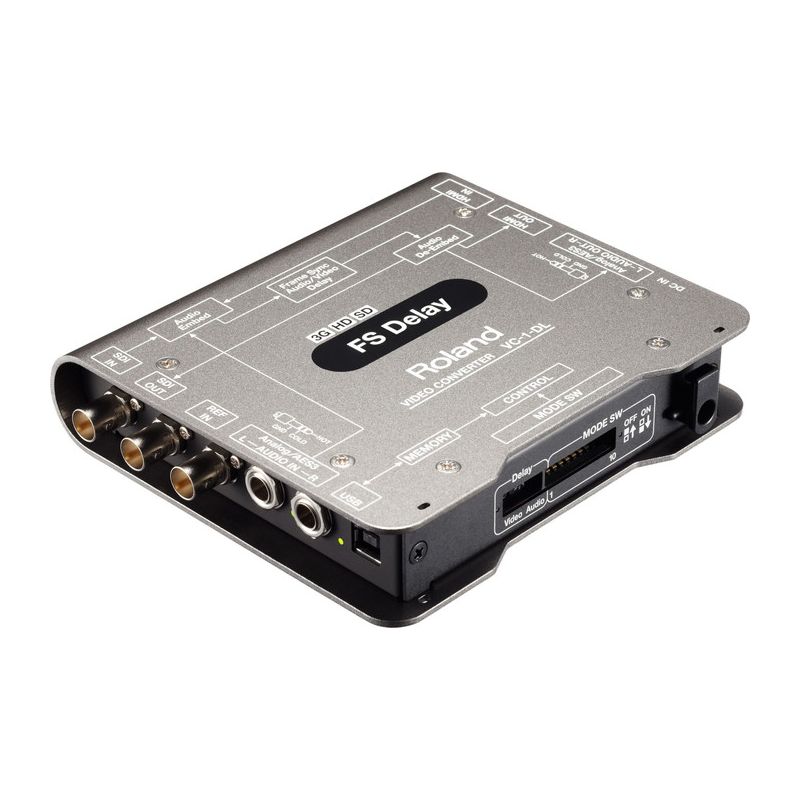

VC-1-DL

ビデオ・オーディオのディレイと、フレームシンクロナイザー(FS)。
商品コード : 4957054503611
価格 : 102,600円(税込)
数量


かごに入れる
  • 商品についての問い合わせ


ビデオ・オーディオのディレイと、フレームシンクロナイザー(FS)。

HDMIとSDIの双方向変換に加え、ビデオ・オーディオのディレイと、フレームシンクロナイザーが搭載された高機能モデル。 たとえば、ビデオスイッチャーで発生した遅延を、オーディオ信号を遅延させることで、つじつまを合わせられるので「リップシンク」がとれます。 イベントなどで複数のテレビモニターに表示する際に、表示タイミングのずれを補正することができます。 シアター・システムなどで利用する際、PAシステムとプロジェクターの表示のずれを調整できます。

製品特徴

●SDI信号とHDMI信号の双方向ロスレス変換が可能
●最大4.5フレームまで遅延可能なビデオ・ディレイ
●最大4.5フレームまで遅延可能なオーディオ・ディレイ
●複数のビデオ信号を同期させるフレームシンクロナイザー機能
●ビデオ出力信号にオーディオ信号を乗せられるオーディオ・エンベデッド
●SDI/HDMI信号からアナログ音声を出力できるオーディオ・ディエンベデッド

画質へのこだわり。

色や明るさなどイメージを変えずに、元画像を忠実に変換します。スーパーブラック、スーパーホワイトにも対応し、カメラやソース機器の映像表現をそのまま変換します。

リクロッカーを搭載。

SDI信号を長距離延長した場合の減衰をカバーするリクロッカーを搭載。カメラ中継の映像も、高画質のまま受け取ることができます。

映像特性も忠実に再現。

元映像の映像特性をも忠実に再現し、ラインずれなどの変換トラブルや信号エラーの発生もありません。ジッター、リターンロスも良好です。

1080pの3G-SDIに対応。

1080iを超える画質の映像信号の入出力が可能。3G-SDIはレベルA、レベルBともに対応し、多様な3G-SDI機器と接続できます。もちろん、1080i、SD信号も接続するだけで、自動対応します。

過酷な現場での運用に耐える設計。堅牢性と放熱性も確保。

外装プレートには、厚さ2个離▲襯濮悩爐鮑陵僂垢襪覆鼻⊃鐔蠅坊牢性を考慮したヘビーデューティー仕様です。SDI端子、HDMI端子は本体ケースにネジ止め、オーディオ端子は、本体ケースにナットで固定し耐久性を向上させています。各端子にはLEDの入出力インジケーターが配されており、信号状況を一目で確認可能。また、放熱効率の良い設計により、長時間の連続使用を考慮、信頼性を追求しました。

ライブにも、編集システムへの組み込みにも対応するフォルム。

外装プレートのくぼみを利用して、三脚のステーなどにベルト類で固定させることが可能。ライブ時の快適な取り回しを実現します。また、専用ラック・マウント・アダプター(別売品)に装着することで、編集室などのラックに固定させての常設運用にも対応します。

HDCP付きHDMI信号に対応。

VC-1シリーズは、HDCPに対応。HDCPを利用したシステムに容易に組み込むことができます。例えば世界初のHDCPソース対応ビデオディレイ VC-1-DLでは、入力したHDCP付きHDMI信号を、ディレイさせたりフレームシンクロナイズして、HDCP付きでHDMI出力、テレビやプロジェクターなどに入力できます。 ※HDCP付きHDMI信号をSDI信号に変換できません。
※HDCP付きHDMI信号はHDMI対応の編集・録画機器で録画することはできません。
*2012年10月当社調べ。

音と映像を組み合わせたワークフローに対応。

オーディオ・エンベデッド機能およびオーディオ・ディエンベデッド機能を搭載(ch選択可能)。オーディオ・エンベデッドでは、オーディオ信号を入力してSDIやHDMI出力に乗せることができます。オーディオ・ディエンベデッドでは、SDI信号やHDMI信号の音声のみ出力することが可能です。また、デジタル(AES/EBU)入出力に対応しているので、業務用音響機器のデジタル音声を入出力でき、信号の受け渡しの際の劣化がない、高品質な音声システムを構築できます。もちろんアナログ入出力にも対応しており、多種多様なオーディオ機器と音声が受け渡しできます。

現場ではディップスイッチでシンプルに。編集室ではPC接続で詳細に。

側面のディップスイッチをピンなどでスライドさせることで、変換の方向性などの設定が手軽に行えます。また、PCとVC-1をUSBケーブルで接続し、PC操作で詳細に設定することも可能。設定用のソフトウェアは、ローランド・ホームページからダウンロードできます。

ブロックダイアグラム/ディップスイッチ設定項目

プロダクション使用での接続例

イベント使用での接続例

寸法図

主な仕様

入力端子

SDI端子 BNC タイプ x 1
HDMI端子 Type A(19ピン)x 1
アナログ・オーディオ端子 TRS 標準タイプ(バランス)x 1ペア(L/R)
デジタル・オーディオ端子 TRS 標準タイプ(バランス)x 1
(アナログ・オーディオ入力端子 R と共用)
リファレンス端子 BNC タイプ x 1
リファレンス信号フォーマット ブラック・バースト、2値、3値
リファレンスインピーダンス 75Ω

処理

フレーム・シンクロナイザ:リファレンス入力時に動作(SDI 出力及びHDMI 出力のオーディオは 2ch となります)
オーディオ・ディエンべデッド

出力

SDI端子 BNC タイプ x 1
HDMI端子 Type A(19ピン)x 1
アナログ・オーディオ端子 TRS 標準タイプ(バランス)x 1ペア(L/R)
デジタル・オーディオ端子 TRS 標準タイプ(バランス)x 1
(アナログ・オーディオ入力端子 R と共用)

入出力対応フォーマット

SDI入力信号規格 SMPTE 424M(SMPTE 425M-AB)、SMPTE 292M、SMPTE 259M-C
SDI入力映像フォーマット 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i(SMPTE 274M 準拠)、1280x720/60p/59.94p/50p/30p/29.97p/25p(SMPTE 296M 準拠)、720x487/59.94i、720x576/50i(ITU-R BT.601-5 準拠)
10bit YCC4:2:2
SDI入力音声フォーマット リニア PCM、24ビット、48kHz、16ch(SMPTE 299M、SMPTE 272M-C 準拠)
HDMI入力映像フォーマット 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i、1280x720/60p/59.94p/50p/30p/29.97p/25p、720x480/59.94i、720x576/50i(CEA-861-D 準拠)
10bit YCC4:2:2、8bit YCC4:4:4、8bit RGB4:4:4
HDMI入力音声フォーマット リニア PCM、24ビット、48kHz、8ch
SDI出力信号規格 SMPTE 424M(SMPTE 425M-AB)、SMPTE 292M、SMPTE 259M-C
SDI出力映像フォーマット 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i(SMPTE 274M 準拠)、1280x720/60p/59.94p/50p/30p/29.97p/25p(SMPTE 296M 準拠)、720x487/59.94i、720x576/50i(ITU-R BT.601-5 準拠)
10bit YCC4:2:2
SDI出力音声フォーマット リニア PCM、24ビット、48kHz、16ch(SMPTE 299M、SMPTE 272M-C 準拠)※フレーム・シンクロナイザ動作時は、2ch動作になります
HDMI出力映像フォーマット 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i、1280x720/60p/59.94p/50p/30p/29.97p/25p、720x480/59.94i、720x576/50i(CEA-861-D 準拠)
10bit YCC4:2:2、8bit YCC4:4:4、8bit RGB4:4:4
HDMI出力音声フォーマット リニア PCM、24ビット、48kHz、8ch ※フレーム・シンクロナイザ動作時は、2ch動作になります

オーディオ入出力

アナログ・オーディオ入力信号レベル +4dBu
アナログ・オーディオ入力最大入力レベル +22dBu
アナログ・オーディオ入力インピーダンス 150kΩ
デジタル・オーディオ入力信号フォーマット AES3、16〜24ビット、32〜48kHz、2ch
デジタル・オーディオ入力インピーダンス 110Ω
アナログ・オーディオ出力信号レベル +4dBu
アナログ・オーディオ出力インピーダンス 600Ω
デジタル・オーディオ出力信号フォーマット AES3、24ビット、48kHz、2ch
デジタル・オーディオ出力インピーダンス 110Ω

その他

USB端子 USB タイプ B(Hi-Speed USB)x 1
電源 DC 9V(AC アダプター)
消費電力 8W
動作温度 +0〜+40℃
付属品 ACアダプター、電源コード、ゴム足 4個、取扱説明書、保証書、ローランド ユーザー登録カード

外形寸法 / 質量

幅 (W) 150 mm
奥行き (D) 130 mm
高さ (H) 30 mm
質量 0.5 kg
