Direct Streaming AV Mixer

SR-20HD

ライブ配信に必要な機能を1台に集約したオールインワン・モデル

商品コード : 4957054517922
価格 : 198,000円(税込)
数量


かごに入れる
  • 商品についての問い合わせ

ライブ配信に必要な機能を1台に集約したオールインワン・モデル

ダイレクト・ストリーミング・AVミキサー SR-20HDは映像や配信制作の専門知識がなくとも操作しやすく、また場所を選ばないコンパクトな筐体で、企業や学校などでのライブ配信の業務をサポートする強力な一台です。映像・音声の切り替えから配信管理までライブ配信に必要な機能を一台に集約、PCレスで実現し、操作を習得するための専門知識や高度なトレーニングは不要です。SR-20HDは安全に、そして安定したライブ配信を提供するための一台です。
【仕様変更に関する重要なお知らせ】

  • PCを使わずに直接ライブ配信できるオールインワン・モデル
  • ライブ配信時、ネットワーク帯域の問題により発生するフリーズやドロップアウトを低減するアダプティブ・ビットレート機能
  • オート・スイッチングやオート・ミキシング機能で操作の省力化をサポート
  • 映像の入出力やオーディオ・レベル、接続状況などを確認できるディスプレイ内蔵
  • ビデオ出力2系統(メイン、プレビュー)
  • 最大1080p/60FPSを2系統同時にライブ配信が可能なエンコーダーを搭載
  • 偶発的なトラブルの配信を防ぐセーフティ・ディレイ機能
  • 複雑な操作をワンタッチで実行できるシーン機能
  • ライブ配信をSDXCカードに直接記録し、アーカイブ編集や配布に活用
  • 配信を演出する効果音、静止画、動画コンテンツをSDXCカードから再生
  • ビデオ入力最大3系統(HDMI 2系統、USB 1系統)
  • マイク、ライン入力 の合計8系統を備えた高品質オーディオ・ミキサー

製品の特長

配信を成功に導く安心の操作性

SR-20HDは映像や配信業務の経験がない人でも安心してライブ配信ができるよう設計されています。AVミキサー、プレビュー用ディスプレイ、ストリーミング・エンコーダー、レコーダーの機能を一台にまとめ、操作の簡略化を実現。配信の際の操作にまつわるトラブルを低減します。

つなぐだけですぐにライブ配信

2つのHDMI入力を使用して、HDMIカメラやスマートフォン、タブレットやプレゼンテーション用のPCなどのさまざまな機器を接続できます。またRolandのUVC(USB Video Class)対応機器やWebカメラ(*)を接続するUSB入力端子を装備。さらにマイクや音楽プレーヤー、電子楽器など、幅広いオーディオ入力を使用できます。
*USB VIDEO入力は、スタンダード・モード時のみ使用できます。

安心して配信を運用するために

SR-20HDはRolandのライブ配信における映像・音声のノウハウを凝縮。経験豊富な専門の技術スタッフでなくとも、安定した配信運用をサポートする機能により、配信中のリスクを減らします。またライブ配信に関わる全ての機能はPCを介さずSR-20HDのハードウェア内で処理するため、企業内ネットワークで求められるマルウェアなどのリスク対策としても有効です。

アダプティブ・ビットレート機能

SR-20HD独自のアダプティブ・ビットレート機能は、ネットワークの接続状況をバックグラウンドで常時監視し、出力されるストリーミング・データを自動的に調整して、ライブ配信の中断を低減します。

スマートフォンを使ったテザリング機能

4Gまたは5G対応のスマートフォンを、配信のメイン回線、または冗長化回線として使用できます。例えばメインの有線接続しているネットワークに問題が発生した場合、SR-20HDは自動的にUSB経由でテザリングされたスマートフォンのネットワークに切り替え、配信を継続できます。

セーフティ・ディレイ機能

SR-20HDには配信中の予期せぬトラブルに備えた回避機能を搭載し、進行の台本などがないライブイベントでも安心して運用できます。セーフティ・ディレイ機能は、最大60秒の映像と音声のバッファを設定することができます。この間にアクシデントが発生した場合に、1つのボタンで静止画へ切り替えと音声のミュートを操作し、不適切なコンテンツが配信されることを防ぎます。

2ストリームを出力できるエンコーダー

内蔵のエンコーダーは、エンコードと同時に同じプラットフォーム上の2つのチャンネルでライブ配信することができ、多くの視聴者へアプローチしたり、アーカイブや後で配布するためのバックアップを作成することができます。

パネルロック

パネルロック機能は、誤操作による配信トラブルを防ぐことができます。ボタンやつまみの動作とメニュー操作を個別に無効にすることで、個別のワークフローに合わせた機能のみに操作を限定することができます。

録画、再生機能を搭載

SR-20HDのレコーダー機能は、MP4(H.264)形式でSDXCカードに録画が可能。録画したファイルの編集や、YouTubeやその他の動画プラットフォームにアップロードすることができます。さらに、ポッドキャスト用または音声コンテンツ用としてWAVE形式でステレオ録音もできます。その他にもSDXCカードに記録された静止画や動画、オーディオファイルを再生できるので、プレゼンテーションの演出素材として活用できます。
*記録時のビットレートはライブストリームエンコードビットレートと同じです。
*SDXCカードからのビデオ再生は、スタンダード・モードでストリーミングする場合にのみ使用できます。

先進的なオーディオ・コントロール

SR-20HDは、プレゼンテーションやパネルディスカッション、音楽パフォーマンスなどの多様な用途のオーディオをサポートします。最大4系統のXLRマイク入力やライン入力、ヘッドセット・マイク入力を搭載し、様々なアナログのオーディオ素材が接続可能です。さらにHDMIおよびUSBからのデジタル音声入力に加えて、SDXCカード内の動画や音楽ファイルのオーディオを再生し、ミックスできます。

音声のミックスは専用のフェーダーとつまみを使用して個々の音量レベルを直感的に操作が可能。プレビュー用ディスプレイとF1からF4のつまみを使ってEQやリミッターなどのダイナミクスを調整し、視聴者に聞き取りやすい音声を届けることができます。また、5つのAUDIO FUNCTIONボタンにオート・ミキシング、オーディオ/ビデオ再生などの機能を割り当てて、快適なオペレーションが可能です。

安定した運用をサポートするオートメーション機能

SR-20HDには映像の切り替えやオーディオのミキシングを自動化して、配信における操作の作業負荷を軽減するさまざまな機能を搭載。配信の運用をSR-20HDに任せることで、特に主催者は配信中の操作に追われる心配はなく、視聴者にメッセージを届けたいイベントやプレゼンテーションの進行に集中できます。

映像を自動で切り替える機能

映像を切り替えるオート・スイッチング機能により、あらかじめ設定した時間間隔で映像を切り替えることができます。専用オペレーターがいなくとも、動きのあるスイッチングによりプレゼンテーションを盛り上げます。

音声を自動で切り替える機能

オート・ミキシング機能は、複数のマイク入力の音声レベルのバランスを自動で調整します。また優先する特定の発言者が話し始めたときに、他の入力の音声レベルを自動で下げる設定も可能です。

映像や音声に連動して切り替える

SR-20HDは、対談やディスカッションなど複数の話者がいるライブ配信の運用をサポートします。「オーディオ・フォロー・ビデオ機能 」は、映像の切り替えに応じて、設定された音声を切り替えます。また「ビデオ・フォロー・オーディオ機能」は、マイクに向かって話している人の音声に応じて、映像を切り替えることができ、映像と音声に連動した運用が可能です。

操作を簡略化できるシーン機能

SR-20HDのシーン機能は複数の機能を一度に実行できるので、ライブ配信時の複雑な操作、運用を簡略化できます。PinP(ピクチャー・イン・ピクチャー)やPbyP(ピクチャー・バイ・ピクチャー)などの画面合成やタイトル合成の設定を5つのプリセットに登録可能。配信の進行に応じてシーンボタンを押すだけで登録した画面構成を呼び出せるので、より魅力的な映像演出を視聴者に届けることができます。

滑らかな動きを表現する1080p/60FPS対応

SR-20HDのスタンダード・モードは、1080p/30FPSをサポートし、ライブ配信を実行します。スポーツや動きのあるイベントを配信する場合、60FPSのフレームレートに対応した高品質モードを選択することで、動きのブレを抑えた、滑らかな配信を提供できます。
注:ハイクオリティ・モードの設定時、USB VIDEO入力とSDXCカード内の動画再生機能は使用できません。

USB VIDEO入力で入力数を拡張


多くの映像入力が必要な場合、RolandのVR-4HDまたはUVC-01を使うことで入力数の拡張が可能です。SR-20HDのUSB VIDEO入力に高品質な非圧縮の映像、または音声を送出できます。
*USB VIDEO入力は、スタンダード・モード時のみ使用できます。

文中記載の会社名および製品名などは、各社の登録商標または商標です。

主な仕様

映像
映像処理
4:2:2(Y/Pb/Pr)、8ビット
入力映像フォーマット
HDMI IN 1〜2端子:
720/59.94p、720/50p、1080/59.94i、1080/50i、1080/59.94p、1080/50p
SVGA(800×600/60Hz)、XGA(1024×768/60Hz)、
WXGA(1280×800/60Hz)、FWXGA(1366×768/60Hz)、
SXGA(1280×1024/60Hz)、SXGA+(1400×1050/60Hz)、
UXGA(1600×1200/60Hz)、Full HD(1920×1080/60Hz)、
WUXGA(1920×1200/60Hz)

※リフレッシュ・レートは、各解像度の最大値です。
※CEA-861-E、VESA DMT Version 1.0 Revision 11準拠
※1920×1200/60Hz:Reduced blanking
出力映像フォーマット
HDMI OUT MAIN端子、PVW端子
1080/59.94p、1080/50p
※フレーム・レートは、SYSTEMメニューで選択します(59.94Hzまたは50Hz)
配信、録画フォーマット
ファイル・フォーマット:MP4
コーデック: H.264、ターゲット・ビットレート 最大20,000kbps
AAC LC 48kHz 16bit ステレオ、ターゲット・ビットレート 最大384kbps
ビデオ・プレーヤー
ファイル・フォーマット:MP4(H.264、AAC)、平均ビットレート10,000kbps以下、最大1080p29.97
USBビデオ、オーディオ
USBビデオ:最大 720p29.97、非圧縮(YUY2)
USBオーディオ:リニアPCM、16ビット/48kHz、ステレオ

※USBビデオまたはUSBオーディオのいずれかを使用可能です。
※USB VIDEO IN Mode をSYSTEMメニューで選択します(Video OnlyまたはAudio Only)
※以下のローランド製品のUSB STREAM出力に対応しています。
 VR-4HD、UVC-01
静止画
PNG File(.png)最大1920×1080ピクセル、24ビットカラー(αチャンネル非対応)
JPEG File(.jpg .jpeg)最大1920×1080ピクセル、24ビットカラー
映像エフェクト
シーン:ピクチャー・イン・ピクチャー、スプリット、ピクチャー・バイ・ピクチャー
切り替え:黒フェード、ミックス・フェード
キー合成:ルミナンス・キー、クロマ・キー
その他:アウトプット・フェード、テスト・パターン出力、配信ディレイ
音声
音声処理
24ビット/48kHz
オーディオ・フォーマット
HDMI IN/OUT端子:リニアPCM、24ビット/48kHz、ステレオ
オーディオ・エフェクト
ディレイ、ハイ・パス・フィルター、ゲート、コンプレッサー、イコライザー、リミッター、テスト・トーン出力
オーディオ・プレーヤー
ファイル・フォーマット:WAV(リニアPCM、16ビット、48kHz/44.1kHz、ステレオ)
共通部
記録メディア
SDHC/SDXCカード(別売)
※ビデオ録画にはSDXCカードが必要です。
その他の機能
パネル・ロック機能
EDIDエミュレーター

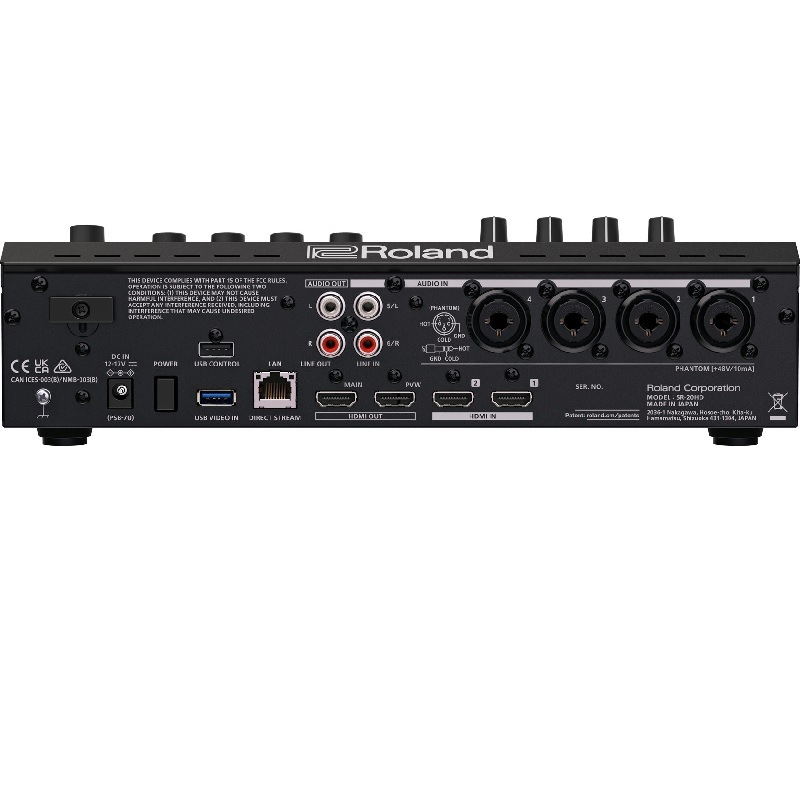

接続端子
入力端子
HDMI IN 1〜2端子:HDMIタイプA(マルチフォーマット対応)
AUDIO IN 1〜4 端子:コンボ・タイプ
XLRタイプ:バランス、ファンタム電源(DC 48V、10mA)、(1 GND、2 HOT、3 COLD)
TRS標準:バランス
出力端子
HDMI OUT MAIN、PVW端子:HDMIタイプA
LINE OUT端子:RCAピン・タイプ
PHONES端子:ステレオ・ミニ・タイプ
入出力端子
HEADSET端子:ステレオ・ミニ・タイプ(3.5mm、TRRS 4極、CTIA)
その他端子
USB VIDEO IN端子:USB A(USB 3.0)
USB CONTOL端子:USB A(USB 2.0)
LAN(DIRECT STREAM)端子:RJ-45、1000BASE-T
DC IN端子
オーディオ入出力規格
規定入力レベル
AUDIO IN 1〜4 端子:-52 〜 +4dBu(最大入力レベル:+24dBu)
LINE IN端子:-10dBu(最大入力レベル:+10dBu)
入力インピーダンス
AUDIO IN 1〜4 端子(XLRタイプ、ファンタム電源オン):5kΩ
AUDIO IN 1〜4 端子(XLRタイプ、ファンタム電源オフ):7kΩ
AUDIO IN 1〜4 端子(TRS標準タイプ):7kΩ
LINE IN端子:18kΩ
オーディオ規定出力レベル
AUDIO OUT端子:-10dBu(最大出力レベル:+10dBu)
PHONES端子:72mW+72mW(32Ω負荷時)
出力インピーダンス
AUDIO OUT端子:1kΩ
その他
ディスプレイ
4.3インチTFTカラーLCD:480×272ドット
電源
ACアダプター
消費電流
3.5A
消費電力
42W
外形寸法
300(幅)×215(奥行)×86(高さ)mm
質量(本体のみ)
2.4kg
動作温度
0〜+40℃
付属品
スタートアップ・ガイド
「安全上のご注意」チラシ
ACアダプター
電源コード
保証書
※0dBu=0.775Vrms
